橡膠動靜剛度試驗機主要用于彈性體、橡膠彈性體、減振器等進行動剛度試驗、靜剛度試驗等參數的測試和耐疲勞性能試驗，產品由PA系列疲勞試驗機衍生而來的專用設備。本系統能在正弦波、三角波、方波、梯形波、斜波、用戶自定義波形下進行多種試驗。

一、設備簡介：

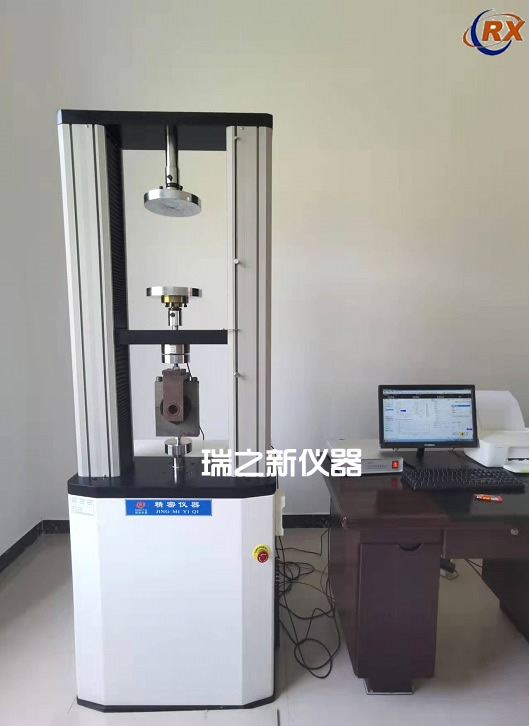

橡膠墊板動靜剛度試驗機采用伺服作動器上置式的電動伺服疲勞試驗機，是電動伺服單軸軸向加載試驗機，以伺服閥作為控制核心，與控制器組成自動控制系統。主要用于對試件進行動剛度、靜剛度、疲勞等試驗。

試驗機主要由主機、上置式伺服缸直線作動器配備伺服電機以及位移計、 軟件，以相應試驗規范的的動靜剛度工裝、計算機等組成。

二、主機特點

1橫梁移動采用電機絲杠傳動，保證高頻率試驗時具有較高的可靠性。

2伺服直線作動器上置，內置位移傳感器。
4測力傳感器采用美國傳力，測力精度高，穩定性好。

5主機前方設計橫梁移動和急停操作按鈕臺，便于試驗員方便操作。

三、伺服控制器和軟件

1 具有位移、試驗力兩個閉環控制回路。

2信號發生器波形種類：正弦波、方波、三角波、斜波以及外部輸入波。

3信號發生器試驗頻率范圍0.001~100Hz。

4伺服動態試驗機(系統)控制軟件：

試驗軟件是我公司最新研發的功能強大、操作簡單、顯示直觀的試驗軟件系統。

1計算機系統通過LAN口與測量控制系統通訊，工作時將全部操作納入計算機控制，在中文WINDOWS 界面上用虛擬鍵盤操作。

2可對試驗數據實時采集，繪制曲線，曲線局部放大或縮小，并打印出試驗曲線；打印的曲線連續光滑，粗細適宜。

3可選擇力-時間、力—位移、位移——時間等曲線；并在試驗過程中適時切換，試驗過程中自動調整坐標，保證曲線直觀清楚。

4試驗結果可以任意選擇、任意存取，對曲線進行再分析；包括數據重新計算，曲線重現,誤差曲線顯示(通過誤差曲線可以觀察出任意一時間內在一定力情況下的變形是否合格), 同組試驗曲線疊加對比,區間曲線顯示(可自動根據試驗的真實情況顯示試驗力和位移、或變形的曲線圖),導出數據點至Excel、Origin等。

5顯示曲線連續、光滑、粗細適宜，曲線坐標可以任意調整、網格可以任意劃分等分，坐標標記清楚。

6可用鼠標在曲線上得到任意采集點的力與位移值或力與變形值。

7試驗曲線波形除了有正弦波、矩形波、三角波等常規波形外,還可以任意定義其它波形。

8多種保護方式:力保護、變形保護、溫度保護、幅值保護、等……。

9軟件面板除下拉式菜單外，有同時顯示試驗力、位移、變形、時間、疲勞次數及當前試驗速度的窗口。試驗力顯示窗口，除實時動態顯示試驗力外，還有試驗力的峰值顯示窗口（即試驗中的最大值）、試驗力的谷值顯示窗（即試驗中的最小值）、試驗力的均值顯示窗（即試驗中的平均值）等其它窗口。

10試驗前只要定義好自已的試驗方案,在試驗時只要選擇方案名就可以直接進行試驗無需再設置其它參數,在不改變試驗要求的前提下,試驗時只需三步即可(選擇方案名,編號名稱,開始試驗),使繁瑣的試驗變得非常簡單.也可在試驗過程中隨時改變試驗速度，結束條件及要求的試驗結果等無限制的所有信息。

四、數據管理模塊能自動處理試驗結果

報告格式分為(Word格式報告/Excel格式報告),系統自定義的格式報告。測試報告除包括試驗標題、試驗內容、試驗設備、試樣尺寸參數、性能、計算結果及試驗曲線，還包括試驗者姓名、環境條件等常規選項,其它選項可任意定義。

五、主要技術性能指標：

靜態試驗

1. 最大試驗力: 20kN（汽車橡膠件動剛度試樣適用）、200KN、300KN（中國鐵路總局下屬火車用橡膠件動剛度試樣適用）

2. 有效計量測 量 范 圍: 最大試驗力的2%--100%

3 試驗力精度: 優于示值的±1%

4. 試驗力分辨力: ±1/300000

5. 位移精度：0.01mm

動態試驗

1 最大動態試驗力：0.5KN、1KN、2.5KN、5KN、10kN、20KN、50KN、100KN

2作動器最大振幅：±30mm，示值精度0.5%。

3頻率范圍：0.1—100Hz。

4主要試驗波形：正玄波、余弦波、三角波。

產品交貨期： 30日內。

六、 設備配置清單：

5.1 主機 一臺

5.2 測試軟件 一套

5.3 伺服控制器 一臺

5.4 計算機、打印機 一套

5.5 配置壓縮附具 一套

5.6負荷傳感器  一套

5.7 伺服作動器 一套

5.8 試驗附具 一套
